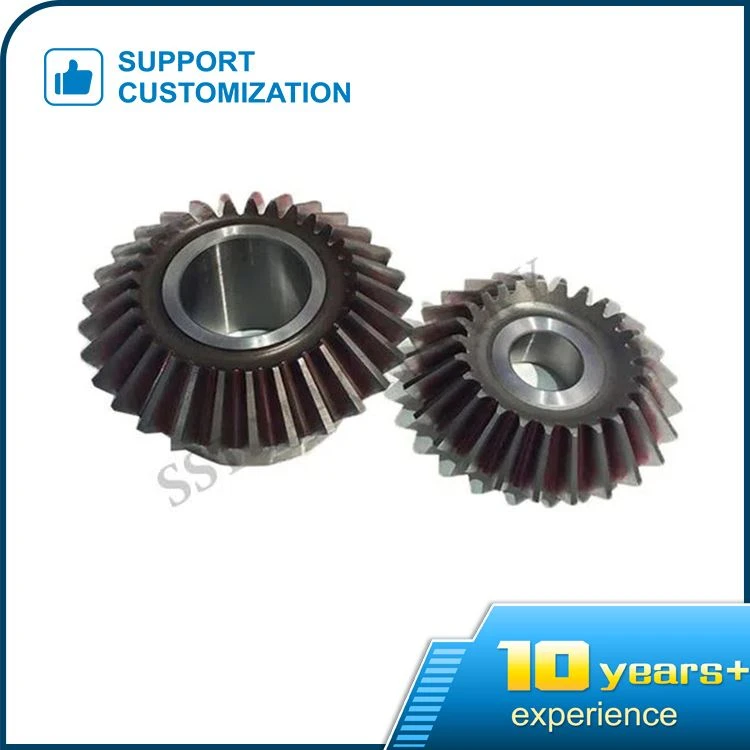

Zupčanik konusnog zupčanika

Konusni zupcanik:

Zupčanik konusnog zupčanika SST mašine je konus sa vanjskim evolventnim radijalnim zupcima koji su ravni, koji se sužavaju od većih ka manjim.

Veliki kraj konusnog zupčanika je dno; mali kraj konusnog zupčanika je vrh.

Korak kosine se meri na dnu (najveći zubi).

Izraz konusni zupčanik ili konusni zupčanik odnosi se na ravan (ili cestu) kos. To je zapravo konusni zupčanik.

Konusni zupčanici se također mogu koristiti samo za promjenu smjera rotacije prijenosa snage koji se nazivaju zupčanici s kosim zupčanicima.

Za kosne zupčanike, ulazni i izlazni konusni zupčanici imaju isti broj zubaca.

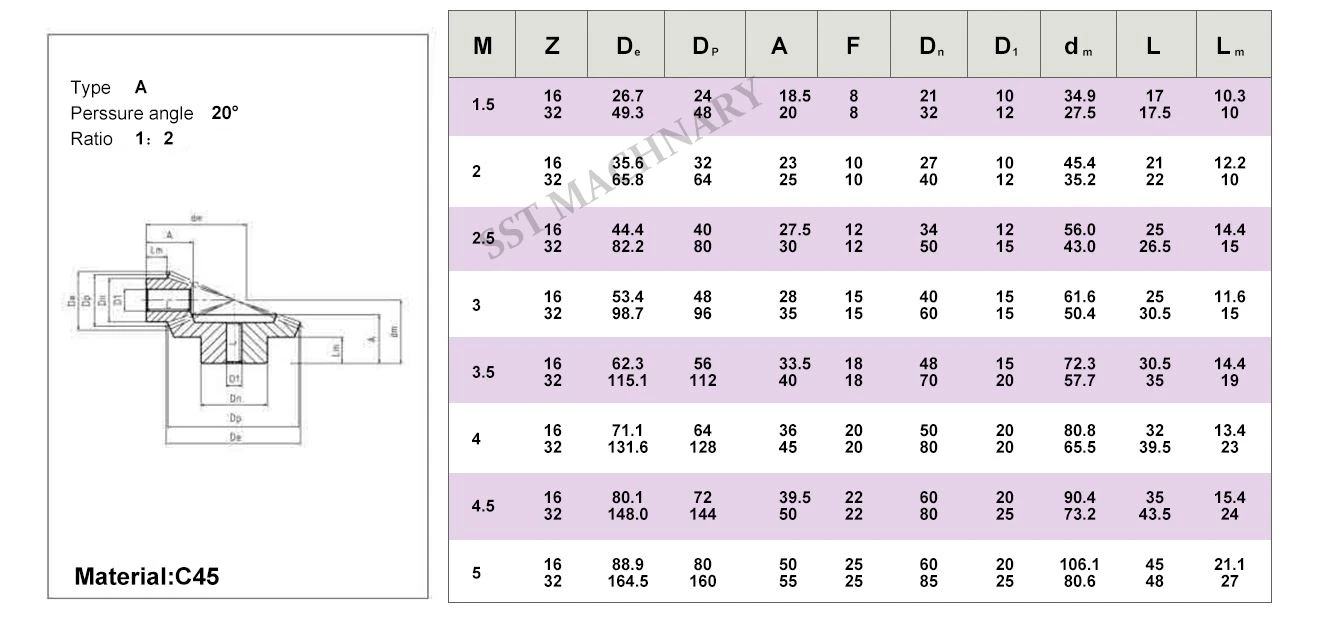

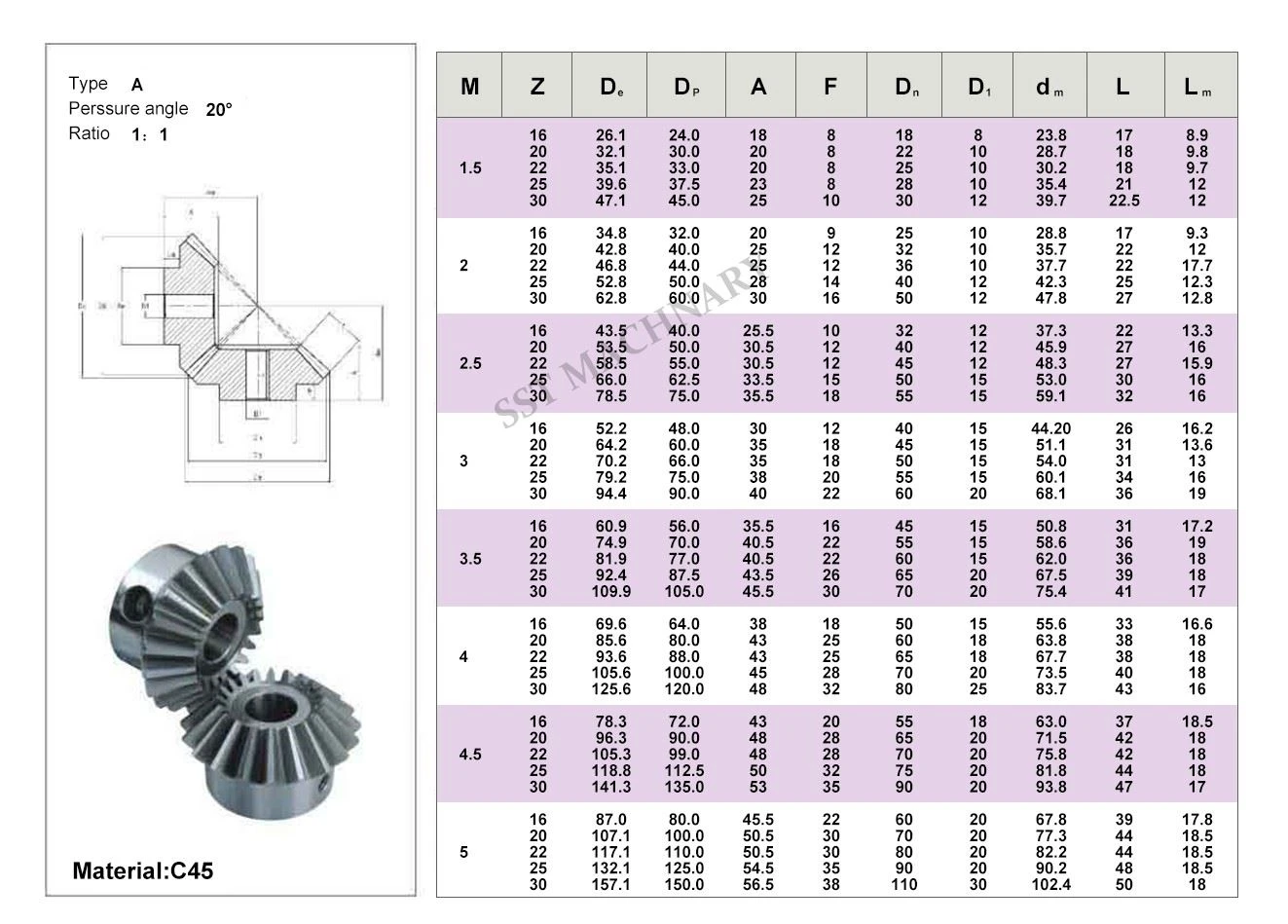

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PINCH, PICTH6,PICTH 8, PICTH 10 , PICTH12

Karakteristika prijenosa konusnog zupčanika je smanjenje visine vrha zuba malog kraja zubaca zupčanika, čime se smanjuje mogućnost da vrh zuba bude preoštar; Veći polumjer korijena zuba doprinosi poboljšanju nosivosti zubaca zupčanika, vijeka trajanja alata i podmazivanja skladištenja ulja. Obično se koristi u situacijama sa malim opterećenjem i malim brzinama.

U opštim mašinama, ugao preseka između dve osovine zupčanika konusnog zupčanika je jednak 90 stepeni (ali može biti i različit). Poput cilindričnih zupčanika, konusni zupčanici imaju indeksne konuse, dodatke, korijenske konuse i osnovne konuse. Konus ima veliki i mali kraj, a kružnice koje odgovaraju velikom kraju nazivaju se razdjelnim krugom (čiji je polumjer r), krugom dodatka, korijenskim krugom i osnovnim krugom. Kretanje para konusnih zupčanika je ekvivalentno čistom kotrljanju para konusnih konusa.

Formiranje profila zuba zupčanika konusnog zupčanika slično je onom kod cilindričnog zupčanika, ali je razlika u tome što se umjesto osnovnog cilindra koristi osnovni konus. Kao što je prikazano na desnoj slici, generirajuća površina S je tangentna na osnovnu konusnu sabirnicu. Kada se generirajuća površina S kotrlja čisto duž osnovnog konusa, evolventna površina će se formirati u prostoru od prave linije OK na generirajućoj površini koja dodiruje generatricu ON osnovnog konusa. Ova površina je površina profila zuba ravnog konusnog zupčanika. Lokus svake tačke na pravoj liniji OK je evolventa (evoluta u vrhu O je tačka).
