Kratak pregled vertikalnih glodalica
Vertikalne glodalice su najčešća postavka u kojoj vidite rezni alat u vertikalnoj orijentaciji. Alat pritišće stacionarni radni komad i uklanja materijal prema vašim zahtjevima dizajna. U industriji postoje dvije vrste vertikalnih postavki za glodanje koje su prilično uobičajene.
Mašine za glodanje kupola
Postavka za glodanje kupole se općenito koristi za male dijelove. U ovoj postavci, vreteno koje sadrži rezni alat ostaje nepomično dok se ležaj kupole može kretati i horizontalno i vertikalno.
Mašine za glodanje kreveta
Mašine za glodanje su češće, posebno u tradicionalnoj mašinskoj radnji. U ovoj postavci, vreteno se može pomicati okomito dok se krevet pomiče horizontalno. Kombinacijom ovih pokreta možete lako kreirati žljebove, provrte i razne druge karakteristike.

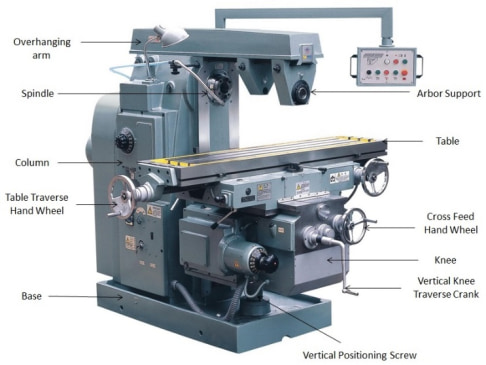

Kratak pregled horizontalnih glodalica
Horizontalne glodalice su malo drugačije. Osnovne operacije ostaju iste. I dalje ćete imati stacionarni radni komad i rotirajući alat. Međutim, orijentacija alata bi imala horizontalnu orijentaciju.
Generalno, ove mašine za glodanje su češće u slučajevima kada radite sa većim delovima ili dubljim rezovima. Dizajn gornje ruke i horizontalna rotacija alata rezultiraju većom snagom rezanja i bržim operacijama, ali rezultatom preciznosti. Međutim, napredak u CNC tehnologiji znači da centri za horizontalne glodalice više nemaju taj problem.
Još jedna važna stvar koju treba napomenuti o horizontalnim mašinama je njihova sposobnost da se nose sa uglovima. Ako koristite univerzalni sto s vodoravnom postavom, osigurali biste da rezač može pristupiti radnom komadu iz različitih uglova i bolje se nositi sa složenijim dizajnom.
Prednosti i nedostaci CNC vertikalnih glodalica
CNC vertikalni obradni centri imaju niz prednosti i nedostataka koji ih čine pogodnim za različite poslove. Većina prednosti vertikalnog podešavanja proizilazi iz niže cijene i dostupnosti mašine. Slično tome, ograničenja proizlaze iz geometrijskog dizajna i mogućnosti rezanja alata.
Evo kratkog pregleda prednosti i nedostataka vertikalnog glodanja.
The Pros
Dostupnost:Vertikalne postavke glodanja su prilično popularne u cijeloj industriji zbog nižih zahtjeva za održavanjem i troškova. Ove mašine su lako dostupne u mnogim fabričkim radnjama i lako možete pronaći stručnjake koji će moći da se nose sa zahtevima vertikalne mašine.
Niži troškovi:Vertikalna mašina je lako dostupna i ima niže troškove, što manjim preduzećima olakšava ulaganje u nju i početak procesa proizvodnje.
Jednostavnost u radu:Još jedna prednost vertikalnog glodanja je operativna jednostavnost. Vertikalni mlin nudi veću vidljivost korisnicima i čak ima niže zahtjeve za programiranje od svojih horizontalnih kolega.
Proizvodnja male količine:Zbog svoje relativne jednostavnosti i nižih troškova, vertikalni mlinovi su metoda izbora za male količine i brze poslove. Štoviše, nećete morati trošiti previše vremena na programiranje i druge aktivnosti planiranja, što dodatno skraćuje vrijeme isporuke.
The Cons
Niža proizvodnja:Već smo raspravljali o tome kako vertikalni mlinovi imaju nižu brzinu uklanjanja materijala i ne mogu raditi na velikim dijelovima. Zbog toga će vertikalni mlin uvijek imati niži proizvodni učinak u odnosu na horizontalnu mašinu.
Ograničena dubina sečenja:Alat za okomito rezanje je prilično nestabilan i može se jako klati kada radite s dubljim rezom. Zbog toga se ne možete nositi sa složenijim dijelovima i žljebovima veće dubine. U takvim slučajevima, mogućnosti rezanja koje vertikalne mašine donose na stol rade kao nedostatak za mnoge operacije.
Prednosti i nedostaci CNC horizontalnih glodalica
Slično kao kod vertikalnog postavljanja, horizontalne glodalice su poželjan izbor za razne primjene. Uglavnom snaga rezanja njihovog alata i druge mogućnosti čine ih pogodnim za velike poslove sa većim proizvodnim zahtjevima. Štaviše, ograničenja sistema su uglavnom zbog većih troškova kupovine i održavanja mašina.
Evo kratkog pregleda prednosti i mana horizontalnog glodanja.
The Pros
Bolja evakuacija čipova:Metalne strugotine koje se formiraju tokom procesa rezanja mogu se otopiti na površini i uzrokovati male nedostatke koji mogu zahtijevati naknadnu obradu. Horizontalni rezači odbacuju strugotine dalje od komada, tako da mogu imati materijal sa izuzetnom završnom obradom.
Više stabilnosti:Alat za rezanje u horizontalnim mašinama je deblji i kraći, što rezultira manjim vibracijama i većom stabilnošću tokom operacije dubokog rezanja.
Sposobnost rukovanja složenim oblicima:Horizontalni glodali dolaze sa mogućnošću rukovanja različitim uglovima i omogućavaju vam da koristite kombinaciju dodataka kako biste olakšali proizvodnju složenih oblika koje vertikalno glodanje ne može podnijeti.
Veća produktivnost:Veća brzina uklanjanja materijala, bolja evakuacija strugotine i mogućnost dubljih rezova u jednom potezu omogućavaju vam da postignete više u kraćem vremenu i održite odličnu produktivnost.
The Cons
skupo:U poređenju sa vertikalnom mašinom, horizontalne postavke glodanja su prilično skupe u smislu početnog kapitala i troškova održavanja. Zato ćete ih naći samo u velikim proizvodnim postavkama. Za mala preduzeća, usluge CNC obrade su bolja alternativa koja ne zahtijeva nikakvu finansijsku posvećenost vašeg poslovanja.
Teže je pronaći obučene operatere:Osim visokih početnih troškova i troškova održavanja, teže ćete pronaći obučene operatere sa iskustvom u horizontalnoj glodalici. Razlog je jednostavan. Kako su ove mašine retke, samo nekoliko ljudi ima stvarno praktično iskustvo sa mašinama.
Horizontalne i vertikalne glodalice: glavne razlike
Kao što je već rečeno, i horizontalni i vertikalni pristupi imaju dosta sličnosti. Glavni razlozi su osnovne osnove procesa mljevenja. Oni ostaju isti.
Međutim, postoje neke značajne razlike koje utiču i na poslovanje i rezultate. Ovdje su glavne razlike između vertikalnog i horizontalnog glodanja.
Orijentacija vretena
Ovo je možda najveća razlika između ove dvije postavke. Orijentacija vretena diktira način na koji rezač stupa u interakciju s obratkom. Kao što njihova imena sugeriraju, obje vrste strojeva imaju različite orijentacije koje vam omogućavaju ili preciznost koju nudi vertikalna obrada ili dubinu koju horizontalno postavljanje donosi na stol.
Geometrija alata
Druga razlika je u geometriji alata. Vertikalne glodalice imaju cilindrični alat koji je i dug i tanak. Nasuprot tome, horizontalne mašine imaju kraće i deblje alate koji mogu da daju dublje rezove i da se bave većim radnim komadima. Generalno, ove geometrijske specifikacije direktno utiču na specifikacije rezanja, o čemu ćemo dalje raspravljati.
Specifikacije i preciznost rezanja
Geometrija alata ima direktan uticaj na specifikacije i rezultate rezanja. Vertikalni alat je precizniji za manje radove, ali ima i značajne nedostatke. Ne možete napraviti dublje rezove sa vertikalnim alatom jer on počinje da vibrira i uzrokuje odstupanja od dizajna. Horizontalni alati su, s druge strane, kraći i deblji, što im daje stabilnost da izdrže otpor dok stvaraju dublje rezove.
Cijena svake mašine
Vertikalne mašine su jeftinije u poređenju sa svojim horizontalnim kolegama. Zbog toga su vertikalne mašine češće širom sveta. Štaviše, rad i održavanje vertikalnih mašina su takođe jednostavniji, što ih čini pogodnijim izborom za male operacije.
Horizontalne mašine su, s druge strane, skuplje za kupovinu i održavanje. Štaviše, stručnjaci koji mogu da rukuju ovim mašinama su retki, što dodatno povećava ukupne troškove CNC obrade. Međutim, ove mašine su takođe važne. Zbog toga mnoge proizvodne kompanije ulažu u njih nakon što su uspostavile svoju poslovnu prisutnost.
Stopa uklanjanja materijala
Kada je u pitanju brzina uklanjanja, horizontalne glodalice rade mnogo bolje od svojih vertikalnih kolega zbog svoje visoke stabilnosti i sposobnosti da proizvedu dublje rezove. Općenito, vertikalne mašine su popularne za ograničene operacije kao što su oblaganje i žljebove jer rezovi u tim slučajevima nisu previše duboki, a možete biti i precizni. Međutim, ovaj ograničeni potencijal rezanja prirodno znači da će stopa uklanjanja biti niža.
Broj strana za obradu
Već smo razgovarali o tome kako horizontalne mašine omogućavaju da priđete radnom komadu pod različitim uglovima i stranama. U poređenju s tim, vertikalni alati rade na jednoj ravni.
Nadalje, horizontalna postavka je pogodnija i za složene i prilagodljive poslove. Možete dodati i određene dodatke i druge karakteristike horizontalnom podešavanju. Ove stvari nisu dostupne u vertikalnom mlinu, što ograničava broj operacija koje možete izvesti.
Glavna razmatranja pri odabiru između vertikalnih ili horizontalnih strojeva
I vertikalne i horizontalne glodalice su pogodne za različite zadatke. Ali pravi izbor za vas ovisi o nekoliko faktora kao što su veličina, oblik, potrebno vrijeme i na kraju ukupni budžet koji imate.
Na primjer, okomito postavljanje je idealno za manje obratke. Vertikalni alati su cilindrični i mali, što vam omogućava da precizno ciljate područja koja želite. Međutim, ne možete ići previše duboko jer su vertikalni alati dizajnirani za površinske operacije. Čak i kada pravite žljebove pomoću vertikalne mašine, uvijek se preporučuje da napravite više okretaja uz uklanjanje malog sloja pri svakom prolazu.
U slučaju horizontalne mašine, pomenuti problem ne postoji. Alat za rezanje može podnijeti veće radove, a izuzetna brzina uklanjanja materijala može vam pomoći da postignete željene rezultate u najkraćem vremenu.
Konačno, ukupni budžet koji imate je još jedan važan faktor koji biste trebali uzeti u obzir. Ako ugrađujete cijelu instalaciju u vlastitoj radionici, onda je važno zapamtiti da su horizontalne glodalice skuplje za kupovinu i održavanje. Ako se odlučite obratiti servisu CNC obrade, onda bi ukupni troškovi instalacije i održavanja ovih strojeva postali sporna tema.
